USB считыватель карт TC EM-3

USB считыватель карт TC EM-3
USB считыватель карт TC EM-3


USB считыватель TARGControl EM-3 предназначен для считывания и передачи в компьютер серийных номеров бесконтактных идентификаторов по интерфейсу USB.

Чтобы узнать больше или купить товар, позвоните по телефону или оставьте заявку.

Основные технические характеристики

ХарактеристикаЗначение
Рабочая частота125 кГц
Чтение идентификаторовEm-Marine
Дальность чтения4-8 см
ПитаниеUSB
Звуковая и световая индикацияЕсть
Материал корпусаABS пластик
Цвет корпусаматовый чёрный
Выходной интерфейсUSB
Рабочая температура+5°С +40°С
Габаритные размеры (мм)115х83х32

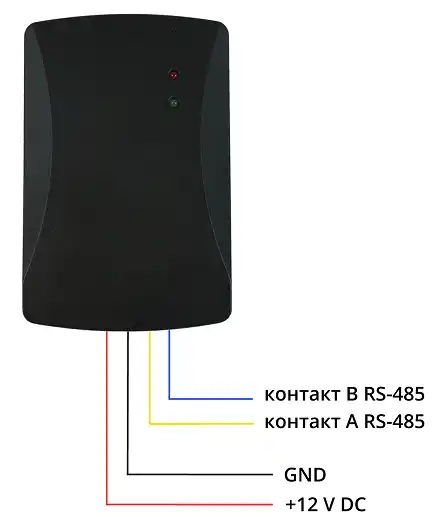

Схема подключения считывателя TC EM-3

Схема подключения считывателя TC EM-3
Схема подключения считывателя TC EM-3


Документация

Скачать TC EM3

SDK

Описание:

Обмен данными с ридером TARGControl EM-3 происходит путем периодического опроса ридера по USB интерфейсу. Ридер подключается к usb с помощью микросхемы FT232RL (преобразователь USB в UART). При прикладывании карточки к ридеру он передаст по USB интерфесу 3 байта (код карточки).

Установка драйвера FTDI:

Необходимо скачать и установить FTDI driver (https://www.ftdichip.com/Drivers/D2XX.htm) можно скачать exe-файл установки драйвера (setup executable)

Протокол команд

Необходимо открыть FTDI интерфейс и произвести его настройку.

Настройки интерфейса:

  1. Скорость 9600;
  2. 8 бит данных;
  3. 1 стоп бит;
  4. Без битов четности;
  5. Сбросить режим IO Bit Mode;
  6. Выключить контроль потока;

Github

Пример для .NET (С#)
